Pièces PWT-1000G

Général

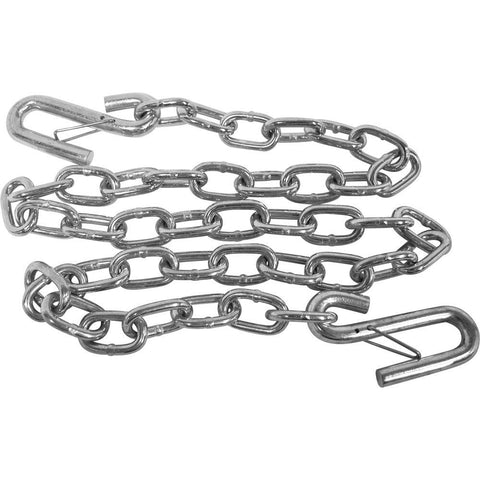

Crochet en S de 3/16 po avec chaîne de sécurité pour remorque à loquet – 48 po

Chaîne de sécurité de 48" 2000 LB avec crochets en S de 3/16 po et loquet

MODÈLE : CFSFTYCHN

Utilisé sur

Général

Support de pneu de secours à montage latéral avec revêtement en poudre noire

• Cet article est facultatif pour tous nos modèles de remorques à revêtement en poudre noire.
• Il peut accueillir des roues de 10" à 16,5" avec une roue de secours.
• Il s'adapte à toutes les roues à 4 et 5 ergots avec des trous de 4" et 4,5" de diamètre.
• La finition thermolaquée offre une protection durable.
• L'article peut être monté sur des cadres de remorque jusqu'à 3" de large et 4" de haut.


*Utilisé uniquement sur les modèles de remorques à revêtement en poudre noire

MODÈLE D'ARRIMAGE : #86100

MODÈLE : CFSTB-CÔTÉ (B)

instructions d'installation

1. En utilisant le support de roue de secours et la roue de secours comme guide, déterminez un emplacement de montage approprié sur le châssis de la remorque.

2. Faites glisser le boulon en U autour du cadre et à travers les trous du support de pneu.

3. Montez avec les rondelles plates, les rondelles de blocage et les écrous fournis.

4. En utilisant la roue de secours pour déterminer les trous corrects à utiliser, placez les boulons de carrosserie fournis pour le montage de la roue de secours dans les trous de la plaque rectangulaire. Les têtes de boulons doivent se trouver à l’arrière du support de pneu. Fixez les boulons avec des rondelles « étoiles ».

5. La plaque de montage s'adaptera à plusieurs tailles de cadres en utilisant les différents modèles de trous.

6. Vérifiez la position du support de pneu pour un dégagement approprié avec la roue de secours avant de serrer les boulons.

7. Montez la roue de secours avec le boulon 1/2", les rondelles et les écrous hexagonaux fournis.

Facultatif pour

TOUS LES MODÈLES DE REMORQUES À REVÊTEMENT DE POUDRE NOIRE

Général

Joint de graisse à triple lèvre - 1,25" ID - 1,98"

Ce joint fait partie de notre ensemble de moyeu galvanisé à 5 boulons et de notre ensemble de moyeu à 5 boulons recouvert de poudre noire . Ce joint recouvert de caoutchouc s'adapte aux roulements d'arrimage 44643 et 44649.

MODÈLE D'ARRIMAGE : 1252555UC

MODÈLE : CFAXLE-SEAL (TRIPLE-1.25)

Utilisé sur

Général

Pneu et roue en aluminium usiné en métal noir 4,80 x 12″ AM02, plage de charge C, biais

Il s'agit du pneu et de la roue utilisés sur le modèle PWT1100AL et en option pour les modèles de remorques PWT-800, PWT-1000, PWT-1100 et PWT-2212 à revêtement en poudre noire et galvanisées. Indice de vitesse 81 mph.

MODÈLE : CFT48012-VSPOKE(BM)-LRC

Utilisé sur

PWT-1100AL

Facultatif pour

Général

Pneu et roue à finition galvanisée, plage de charge C de 5,70 x 8 po, biais

Ce pneu et cette roue sont en option sur les modèles PWT-800G, PWT-1000G, PWT-1100G et tous les modèles de remorques Jon Boat. Indice de vitesse 65 mph.

MODÈLE : CFT5708G

En option sur
