Pièces PT-1618

Général

Kit de montage de cric pivotant à manivelle latérale

Ce kit contient toutes les pièces nécessaires pour monter le cric pivotant à manivelle latérale de 1 200 lb , ainsi que le cric pivotant à manivelle latérale de 1 500 lb sur tous les modèles de châssis de remorque.

MODÈLE: CFJACK-MNTKIT

Utilisé sur

TOUS LES MODÈLES DE REMORQUES COM-FAB

Général

2213/4G - Kit de montage de garde-boue

Ce kit contient tous les matériaux requis pour monter un pneu galvanisé Fender 13" sur les modèles de remorques de bateau ponton à essieu unique 2213G, 2214G et pré-2019.

Les matériaux comprennent :

2 – 3/8″-16 x 4,19″ x 3″ Boulon en U galvanisé

2 – Plaque plate galvanisée de 6" x 1,5" x 1,25"

4 – Écrous hexagonaux Tri-Lock galvanisés de 3/8″

MODÈLE: CFFNDRKITG-2213

Utilisé sur

Général

Kit de support de couchette pour remorque de bateau ponton galvanisé haut

Ce kit est un segment de ce qui est utilisé pour monter des planches superposées sur tous les cadres de remorques de bateaux pontons.

Les matériaux comprennent :

1 - Grand support de couchette de remorque de bateau ponton galvanisé

1 - 3/8″-16 x 2,06″ x 5,25″ Boulon en U en zinc

1 - Plaque plate galvanisée de 4" x 1" x 0,25" avec trous de 1/2"

2 -  3/8"-16 Écrou de blocage supérieur à bride, zinc

Vis tire-fond à tête hexagonale galvanisée 4 - 5/16" x 1-1/2"

MODÈLE : KIT CFBRKTPTBUNK (HAUT)

Utilisé sur

Général

Kit de plaque d'attache galvanisée 7000# pour essieu de remorque carré de 2"

Ce kit est utilisé pour monter des ressorts sur des essieux de remorque carrés de 2".

- Il fait partie de l' essieu de remorque à frein à disque hydraulique de 3 500 lb , utilisé sur les modèles de remorques de bateaux pontons avec freins.

- Il fait partie de l' essieu de remorque de renvoi de 2 900 lb , utilisé sur les modèles de remorques de bateaux pontons sans freins.

Les matériaux comprennent :

Plaque d'attache galvanisée 2 - 7000# pour tube à axe carré de 2 po

Boulon en U galvanisé 4 - 1/2"-13 x 2,06" x 4,31"

8 - Écrou Tri-Lock galvanisé 1/2″-13

MODÈLE : CFAXLE-TIEPLATEKIT (7000-G)

Utilisé sur

Général

Kit de montage à essieu unique pour remorque de bateau ponton

Ce kit est utilisé pour monter un essieu de remorque à frein à disque hydraulique de 3 500 lb ou un essieu de remorque de renvoi de 2 900 lb sur des ailes de remorque de bateau ponton à essieu unique sur tous les modèles de remorque de bateau ponton avec configurations à essieu unique.

Les matériaux comprennent :

Boulon de manille 6 - 9/16"-18 x 3"

6 - Écrou Nylock 9/16"-18

4 maillons à manille en acier zinc de 3,75" x 1,25" x 0,25"

MODÈLE : CFAXLEKIT-MOUNT (PT-SA)

Utilisé sur

PT-1618

PT-1820

Général

Kit de montage de coupleur d'actionneur pour timon de remorque de 3" de large

Il est utilisé pour monter des actionneurs sur tous les modèles de remorques de bateaux pontons avec freins.

Les matériaux comprennent :

Boulon à tête hexagonale en zinc 3 - 1/2″-13 x 4″

3 - 1/2″-13 Écrou de blocage supérieur Zinc

MODÈLE : CFCPLRNUT/BLT-KIT-3

Utilisé sur

Général

Kit de montage de coupleur pour languettes de remorque de 3" de large

Cet article est utilisé pour monter des coupleurs sur tous les modèles de remorques sans freins.

Les matériaux comprennent :

Boulon à tête hexagonale en zinc 2 - 1/2″-13 x 4″

2 - 1/2″- 13 Écrou de blocage supérieur en zinc

MODÈLE : CFCPLR-MNTKIT (NONNBRK)

Utilisé sur

TOUS LES MODÈLES DE REMORQUES COM-FAB

Général

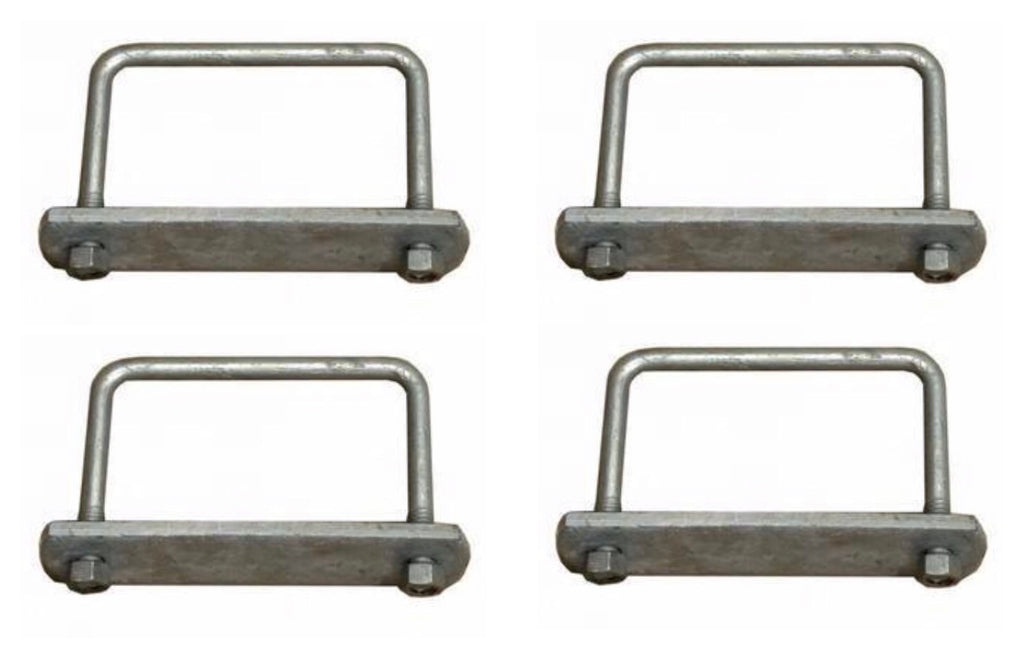

Kit de montage de garde-boue d'essieu tandem pour remorque de bateau ponton

Ce kit contient tous les matériaux requis pour monter un garde-boue de remorque de bateau ponton galvanisé à essieu tandem sur tous les modèles de remorques de bateau ponton à essieu tandem.

Les matériaux comprennent :

4 – 3/8″-16 x 4,19″ x 3″ Boulon en U galvanisé

Plaque plate galvanisée de 4 à 6" x 1,5" x 1,25"

8 – Écrous hexagonaux Tri-Lock galvanisés de 3/8″

MODÈLE : CFFNDRKIT-PTG(TA)

Utilisé sur

Général

Support de roue de secours galvanisé à montage latéral

• Cet article est facultatif pour tous nos modèles de remorques galvanisées.
• Il peut accueillir des roues de 10" à 16,5" avec une roue de secours.
• Il s'adapte à toutes les roues à 4 et 5 ergots avec des trous de 4" et 4,5" de diamètre.
• La finition galvanisée offre une protection durable.
• L'article peut être monté sur des cadres de remorque jusqu'à 3" de large et 4" de haut.

*Utilisé uniquement sur les modèles de remorques galvanisées

MODÈLE D'ARRIMAGE : #86098

MODÈLE : CFSTB-CÔTÉ (G)

instructions d'installation

1. En utilisant le support de roue de secours et la roue de secours comme guide, déterminez un emplacement de montage approprié sur le châssis de la remorque.

2. Faites glisser le boulon en U autour du cadre et à travers les trous du support de pneu.

3. Montez avec les rondelles plates, les rondelles de blocage et les écrous fournis.

4. En utilisant la roue de secours pour déterminer les trous corrects à utiliser, placez les boulons de carrosserie fournis pour le montage de la roue de secours dans les trous de la plaque rectangulaire. Les têtes de boulons doivent se trouver à l’arrière du support de pneu. Fixez les boulons avec des rondelles « étoiles ».

5. La plaque de montage s'adaptera à plusieurs tailles de cadres en utilisant les différents modèles de trous.

6. Vérifiez la position du support de pneu pour un dégagement approprié avec la roue de secours avant de serrer les boulons.

7. Montez la roue de secours avec le boulon 1/2", les rondelles et les écrous hexagonaux fournis.

Facultatif pour

TOUS LES MODÈLES DE REMORQUES GALVANISÉES

Général

Support de pneu de secours à montage latéral avec revêtement en poudre noire

• Cet article est facultatif pour tous nos modèles de remorques à revêtement en poudre noire.
• Il peut accueillir des roues de 10" à 16,5" avec une roue de secours.
• Il s'adapte à toutes les roues à 4 et 5 ergots avec des trous de 4" et 4,5" de diamètre.
• La finition thermolaquée offre une protection durable.
• L'article peut être monté sur des cadres de remorque jusqu'à 3" de large et 4" de haut.


*Utilisé uniquement sur les modèles de remorques à revêtement en poudre noire

MODÈLE D'ARRIMAGE : #86100

MODÈLE : CFSTB-CÔTÉ (B)

instructions d'installation

1. En utilisant le support de roue de secours et la roue de secours comme guide, déterminez un emplacement de montage approprié sur le châssis de la remorque.

2. Faites glisser le boulon en U autour du cadre et à travers les trous du support de pneu.

3. Montez avec les rondelles plates, les rondelles de blocage et les écrous fournis.

4. En utilisant la roue de secours pour déterminer les trous corrects à utiliser, placez les boulons de carrosserie fournis pour le montage de la roue de secours dans les trous de la plaque rectangulaire. Les têtes de boulons doivent se trouver à l’arrière du support de pneu. Fixez les boulons avec des rondelles « étoiles ».

5. La plaque de montage s'adaptera à plusieurs tailles de cadres en utilisant les différents modèles de trous.

6. Vérifiez la position du support de pneu pour un dégagement approprié avec la roue de secours avant de serrer les boulons.

7. Montez la roue de secours avec le boulon 1/2", les rondelles et les écrous hexagonaux fournis.

Facultatif pour

TOUS LES MODÈLES DE REMORQUES À REVÊTEMENT DE POUDRE NOIRE
