Kits de pièces

Général

Kit de montage à essieu unique pour remorque de bateau ponton

Ce kit est utilisé pour monter un essieu de remorque à frein à disque hydraulique de 3 500 lb ou un essieu de remorque de renvoi de 2 900 lb sur des ailes de remorque de bateau ponton à essieu unique sur tous les modèles de remorque de bateau ponton avec configurations à essieu unique.

Les matériaux comprennent :

Boulon de manille 6 - 9/16"-18 x 3"

6 - Écrou Nylock 9/16"-18

4 maillons à manille en acier zinc de 3,75" x 1,25" x 0,25"

MODÈLE : CFAXLEKIT-MOUNT (PT-SA)

Utilisé sur

PT-1618

PT-1820

Général

Kit de plaque d'attache galvanisée pour essieux de remorque carrés de 1,5"

Ce kit est utilisé pour monter des ressorts sur des essieux de remorque carrés galvanisés de 1,5". Le kit fait partie de l' essieu de remorque galvanisé de 1 500 lb utilisé sur chaque modèle de remorque PWT-1000G et PWT-1100G. Il fait également partie de l' essieu de remorque étendu de 1 500 lb Essieu de remorque galvanisé utilisé sur les deux modèles de remorque PWT-2212.

Les matériaux comprennent :

2 - Plaque d'attache d'essieu galvanisée pour essieu de remorque carré de 1,5"

Boulon en U galvanisé 4 - 3/8"-16 x 1,56" x 3,63"

8 - Écrou Tri-Lock galvanisé 3/8"-16

Rondelle de blocage galvanisée de 8 à 3/8 po

MODÈLE : CFAXLEKIT-SPRNGMNT (1,5 KG)

Utilisé sur

Général

Kit de plaque d'attache en zinc pour essieu de remorque carré de 1,5"

- Ce kit est utilisé pour monter des ressorts sur des essieux de remorque carrés de 1,5".

- Ce kit fait partie des essieux de remorque de 1 000 lb utilisés sur les modèles PWT-800 et Jon Boat Trailer.

-Ce kit fait également partie de l' essieu de remorque à revêtement en poudre noire de 1 500 lb utilisé sur le PWT-1000B et le PWT-1100B.

Les matériaux comprennent :

2 - Plaque d'attache d'essieu en zinc pour essieu de remorque carré de 1,5"

Boulon en U en zinc 4 - 3/8"-16 x 1,56" x 3,63"

8 - Écrou Nylock en zinc 3/8"-16

MODÈLE : CFAXLEKIT-SPRNGMNT (1,5 KZ)

Utilisé sur

Général

BATIE190Z Kit de plaque d'attache en zinc pour essieu de remorque carré de 2"

Ce kit est utilisé pour monter des ressorts sur des essieux de remorque carrés de 2". Ce kit fait partie de l' essieu de remorque à revêtement en poudre noire de 2 500 lb utilisé sur les modèles de remorque PWT-2213B et PWT-2214B.

Les matériaux comprennent :

2 - Plaque d'attache en zinc BATIE190Z pour tube à axe carré de 2"

Boulon en U en zinc 4 - 1/2"-13 x 2,06" x 4,31"

Écrou Nylock en zinc de 8 à 1/2 po

MODÈLE : CFAXLEKIT-SPRNGMNT (2,5 KZ)

Utilisé sur

Général

BATIE190G Kit de plaque d'attache galvanisée pour essieu de remorque carré de 2"

Ce kit est utilisé pour monter des ressorts sur des essieux de remorque carrés de 2". Ce kit fait partie de l' essieu de remorque galvanisé de 2 500 lb utilisé sur les modèles de remorque PWT-2213G et PWT-2214G.

Les matériaux comprennent :

2 - Plaque d'attache galvanisée BATIE190G pour tube à axe carré de 2"

Boulon en U galvanisé 4 - 1/2"-13 x 2,06" x 4,31"

8 - Écrou Tri-Lock galvanisé 1/2″-13

MODÈLE : CFAXLEKIT-SPRNGMNT (2,5 KG)

Utilisé sur

Général

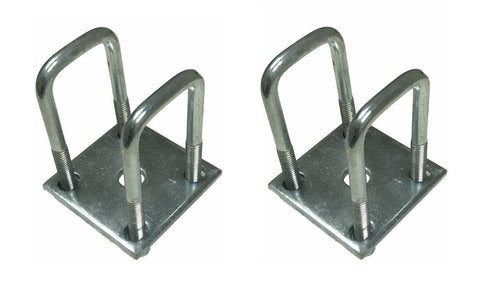

Kit de plaque d'attache galvanisée 7000# pour essieu de remorque carré de 2"

Ce kit est utilisé pour monter des ressorts sur des essieux de remorque carrés de 2".

- Il fait partie de l' essieu de remorque à frein à disque hydraulique de 3 500 lb , utilisé sur les modèles de remorques de bateaux pontons avec freins.

- Il fait partie de l' essieu de remorque de renvoi de 2 900 lb , utilisé sur les modèles de remorques de bateaux pontons sans freins.

Les matériaux comprennent :

Plaque d'attache galvanisée 2 - 7000# pour tube à axe carré de 2 po

Boulon en U galvanisé 4 - 1/2"-13 x 2,06" x 4,31"

8 - Écrou Tri-Lock galvanisé 1/2″-13

MODÈLE : CFAXLE-TIEPLATEKIT (7000-G)

Utilisé sur

Général

Kit de montage de garde-boue de remorque Jon Boat

Ce sont tous les matériaux requis pour monter un pneu galvanisé Fender 4,80 x 12" sur chaque modèle de remorque Jon Boat.

Les matériaux comprennent :

2 – 3/8″-16 x 3,06" x 2,38" Boulon en U galvanisé

Plaque plate galvanisée de 2 à 5" x 1,25" x 0,35"

Rondelle plate galvanisée 4 – 3/8"

Écrou Tri-Lock galvanisé de 4 à 3/8 po

MODÈLE : CFFNDRKIT-JBT

Utilisé sur

Général

Kit de support de couchette pour remorque de bateau ponton galvanisé haut

Ce kit est un segment de ce qui est utilisé pour monter des planches superposées sur tous les cadres de remorques de bateaux pontons.

Les matériaux comprennent :

1 - Grand support de couchette de remorque de bateau ponton galvanisé

1 - 3/8″-16 x 2,06″ x 5,25″ Boulon en U en zinc

1 - Plaque plate galvanisée de 4" x 1" x 0,25" avec trous de 1/2"

2 -  3/8"-16 Écrou de blocage supérieur à bride, zinc

Vis tire-fond à tête hexagonale galvanisée 4 - 5/16" x 1-1/2"

MODÈLE : KIT CFBRKTPTBUNK (HAUT)

Utilisé sur

Général

Support de roue de secours galvanisé à montage latéral

• Cet article est facultatif pour tous nos modèles de remorques galvanisées.
• Il peut accueillir des roues de 10" à 16,5" avec une roue de secours.
• Il s'adapte à toutes les roues à 4 et 5 ergots avec des trous de 4" et 4,5" de diamètre.
• La finition galvanisée offre une protection durable.
• L'article peut être monté sur des cadres de remorque jusqu'à 3" de large et 4" de haut.

*Utilisé uniquement sur les modèles de remorques galvanisées

MODÈLE D'ARRIMAGE : #86098

MODÈLE : CFSTB-CÔTÉ (G)

instructions d'installation

1. En utilisant le support de roue de secours et la roue de secours comme guide, déterminez un emplacement de montage approprié sur le châssis de la remorque.

2. Faites glisser le boulon en U autour du cadre et à travers les trous du support de pneu.

3. Montez avec les rondelles plates, les rondelles de blocage et les écrous fournis.

4. En utilisant la roue de secours pour déterminer les trous corrects à utiliser, placez les boulons de carrosserie fournis pour le montage de la roue de secours dans les trous de la plaque rectangulaire. Les têtes de boulons doivent se trouver à l’arrière du support de pneu. Fixez les boulons avec des rondelles « étoiles ».

5. La plaque de montage s'adaptera à plusieurs tailles de cadres en utilisant les différents modèles de trous.

6. Vérifiez la position du support de pneu pour un dégagement approprié avec la roue de secours avant de serrer les boulons.

7. Montez la roue de secours avec le boulon 1/2", les rondelles et les écrous hexagonaux fournis.

Facultatif pour

TOUS LES MODÈLES DE REMORQUES GALVANISÉES

Général

Kit de montage vertical pour remorque kayak/canoë

Ce kit est utilisé pour monter les montants sur tous les modèles de remorques de kayak/canoë.

Ce kit comprend :

2 boulons en U galvanisés de 7/16" x 2,06" x 4,31"

Rondelle plate galvanisée SAE 4 – 1/2"

Écrou Tri-Lock galvanisé de 4 à 7/16 po

MODÈLE : CFRACKUPRIGHT-MNTKIT

Utilisé sur

Général

Support de pneu de secours à montage latéral avec revêtement en poudre noire

• Cet article est facultatif pour tous nos modèles de remorques à revêtement en poudre noire.
• Il peut accueillir des roues de 10" à 16,5" avec une roue de secours.
• Il s'adapte à toutes les roues à 4 et 5 ergots avec des trous de 4" et 4,5" de diamètre.
• La finition thermolaquée offre une protection durable.
• L'article peut être monté sur des cadres de remorque jusqu'à 3" de large et 4" de haut.


*Utilisé uniquement sur les modèles de remorques à revêtement en poudre noire

MODÈLE D'ARRIMAGE : #86100

MODÈLE : CFSTB-CÔTÉ (B)

instructions d'installation

1. En utilisant le support de roue de secours et la roue de secours comme guide, déterminez un emplacement de montage approprié sur le châssis de la remorque.

2. Faites glisser le boulon en U autour du cadre et à travers les trous du support de pneu.

3. Montez avec les rondelles plates, les rondelles de blocage et les écrous fournis.

4. En utilisant la roue de secours pour déterminer les trous corrects à utiliser, placez les boulons de carrosserie fournis pour le montage de la roue de secours dans les trous de la plaque rectangulaire. Les têtes de boulons doivent se trouver à l’arrière du support de pneu. Fixez les boulons avec des rondelles « étoiles ».

5. La plaque de montage s'adaptera à plusieurs tailles de cadres en utilisant les différents modèles de trous.

6. Vérifiez la position du support de pneu pour un dégagement approprié avec la roue de secours avant de serrer les boulons.

7. Montez la roue de secours avec le boulon 1/2", les rondelles et les écrous hexagonaux fournis.

Facultatif pour

TOUS LES MODÈLES DE REMORQUES À REVÊTEMENT DE POUDRE NOIRE

Ce kit contient tout le matériel nécessaire pour monter une couchette sur l'une de nos remorques à canoë ou kayak. Le kit contient :

2 – 3/8"-16 x 2,06" x 2,88" Boulon en U en zinc
Plaque plate en zinc de 2 à 4" x 1" x 0,25"
2 – Support pivotant angulaire galvanisé
4 – Écrou à bride dentelé en zinc 3/8"-16

Vis tire-fond à tête hexagonale galvanisée 4 – 5/16" x 1-1/2"

14GA Galvanized Upright for Canoe/Kayak Kit.  Available in 40", 48", 60", and 72".

General

Kayak/Canoe Trailer Upright Mounting Kit

This kit is used to mount uprights on all 3IN tubing Trailer Models.

This kit includes:

2 – 3/8″ x 3.06" x 4.5″ Galvanized U-Bolt

4 – 3/8″ Galvanized USS Flat Washer

4 – 3/8″-16 Galvanized Tri-Lock Hex Nuts

General

Kayak/Canoe Trailer Crossbar Mounting Kit

This kit is used to mount crossbars on all Kayak/Canoe Trailer Models.

This kit includes:

2 – 3/8”-16 x 2.06” x 2.88” Zinc U-Bolt

4 – 3/8″ Zinc Hex Flange Top Lock Nut

4 – 3/8″ Galvanized Flat Washer

1 – Mounting Bracket - 2" Channel w/ 1/2" Hexagonal Holes

2 – Zinc Bolt and Nut to Tighten Crossbeam to Mounting Bracket
